XWD臥式擺線針輪減速機
XWD臥式擺線針輪減速機
XWD臥式擺線針輪減速機共用以下幾種型號：
XW0、XWD0、XW1、XWD1、XW2、XWD2、XW3、XWD3、XW4、XWD4、XW5、XWD5、XW6、XWD6、XW7、XWD7、XW8、XWD8、XW9、XWD9、XW10、XWD10、XW11、XWD11、XW12、XWD12；
WD臥式擺線針輪減速機按傳動比分為:一級、二級、三級。
按結構型式分為：臥式、立式、雙軸型、直聯型四種。
XWD臥式擺線針輪減速機傳動比：
一級減速的傳動比有：9，11，17，21，23，25，29，35，43，47，59，71，87。
XWD臥式擺線針輪減速機兩級減速的傳動比有：99，121，187，289，319，385，473，493，595，649，731，841，1003，1225，1505，1849，2065，2537，3045，3481，5133。

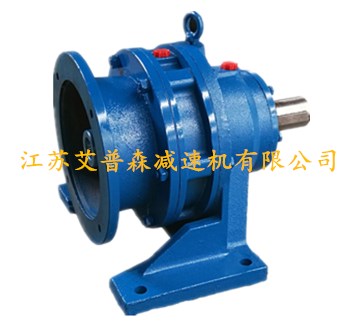

附：XWD臥式擺線針輪減速機實物圖 一
XWD臥式擺線針輪減速機結構原理：
1、結構原理：行星擺線傳動,采用擺線輪與針齒內嚙合, 形成少齒差內嚙合減速機構，把輸入轉速同軸 反向傳出并進行減速。
2、特點：采用行星傳動原理體積小，無軸向力，速比變化范圍大
3、安裝型式：底座式、法蘭式;輸出方式:實心軸輸出;輸入方式：電機輸入，軸輸入
4、輸入方式：直聯電機、實心軸、法蘭式輸入。
5、平均效率：一級90%、二級88%。
6.減速比：一級9~87、二級99~5133。
XWD臥式擺線針輪減速機說明：
1.擺線針輪減速機允許使用在連續工作制的場合，同時允許正、反兩個方向運轉。
2.輸入軸的轉速額定轉數為1500轉/分，在輸入功率大于18.5千瓦時建議采用960轉/分的6極電機配套使用。
3.臥式安裝擺線針輪減速機的工作位置均為水平位置。在安裝時最大的水平傾斜角一般小于15°。在超過15°時應采用其他措施保證潤滑充足和防止漏油。
